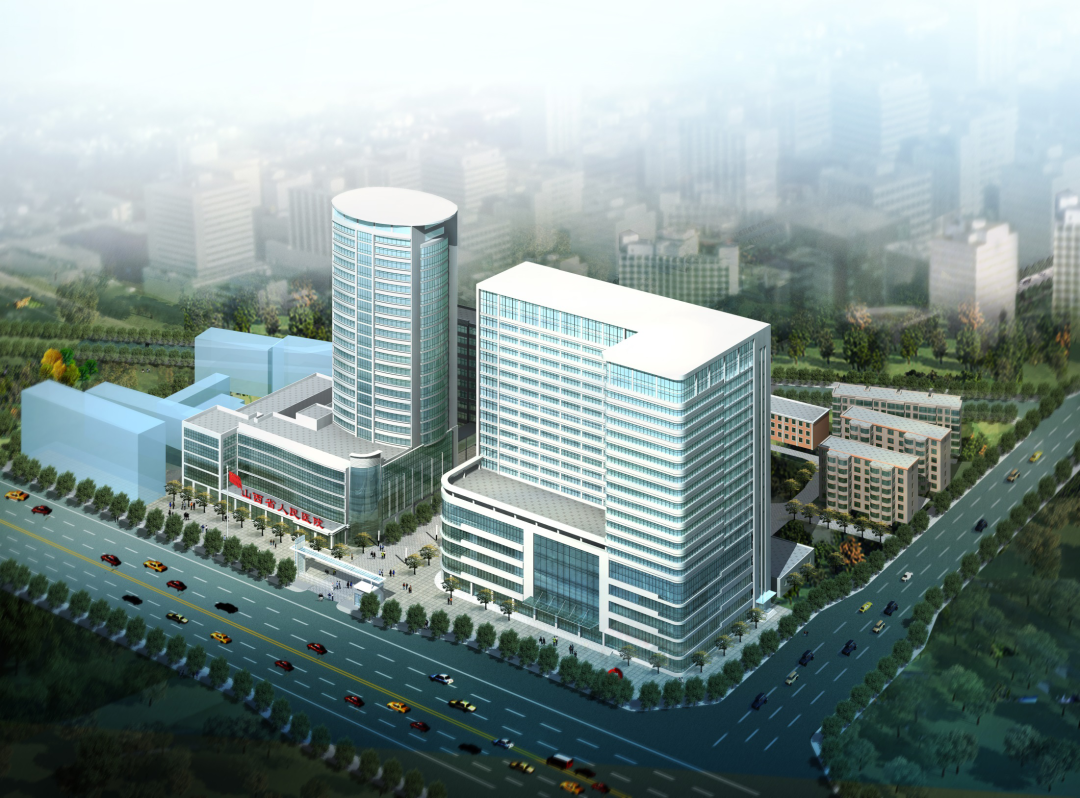

平均挖深18米，最深達22米，基坑西側、北側距原有建筑僅3米，東側、南側緊鄰城市主干道……由山西建投建工集團承建的山西省人民醫院科研臨床樓和全科醫生臨床培養基地工程，屬于典型的周邊環境復雜、施工場地狹窄的超深基坑施工項目。

在施工過程中，面對多項“卡脖子”施工難題，該項目黨支部扎實踐行集團公司“黨員聯系點1+N活動”品牌，充分發揮黨員先鋒模范作用，發揚青年突擊創新優勢，不斷開展技術攻關，總結提煉形成以三項關鍵技術為核心的復雜環境深基坑施工綜合技術，并獲得多項國家級、省級榮譽，實現技術成果“大豐收”。與此同時，在實干歷煉中，為集團公司培養輸送了一批又一批青年骨干人才。



01

勇創新，解決多項“卡脖子”施工難題

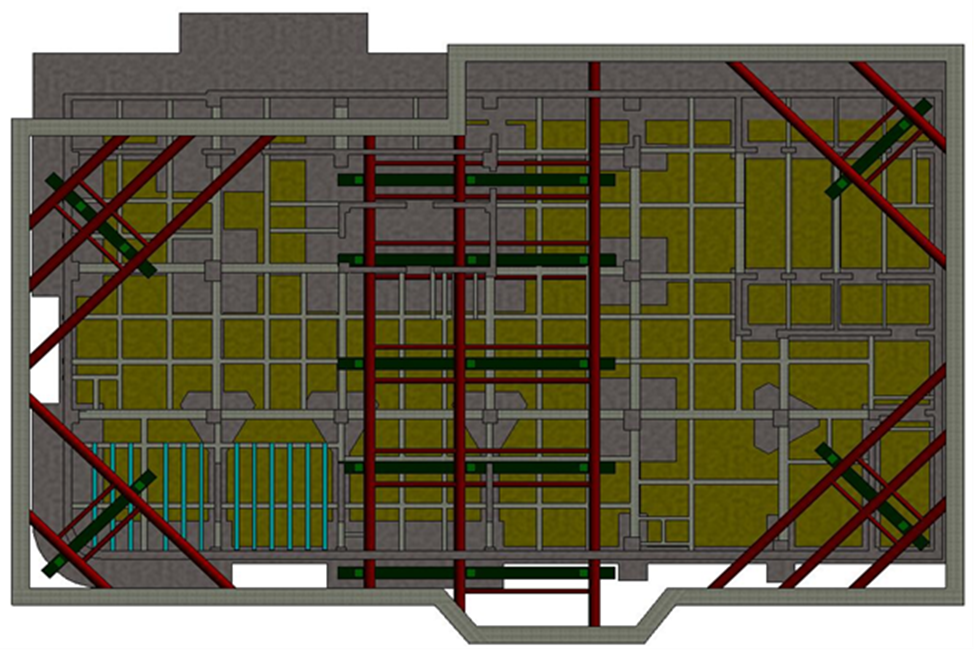

地下施工如何保證安全？——采用綜合基坑支撐形式。根據基坑周邊不具備正常放坡和支護條件的狹小場地現狀，經過專家論證、設計優化后項目部確定基坑周圈采用鋼筋砼灌注樁支護，內部支護形式采用工具式組合內支撐，四角采用四道鋼管角支撐支護，中間采用鋼筋砼梁板結構棧橋?qū)魏腿冷摴軐?duì)撐技術，水平支撐范圍內設置28道豎向鋼柱支撐，形成牢固可靠的安全支護體系。

實現樁基如何確保成型？——鋼護筒穿越防空洞。因基坑下方存在防空洞，為確保樁基成型，經過多方咨詢和方案可行性對比，確定對工程樁范圍內地下有防空洞的區域，全部采用鋼護筒穿越防空洞的方法進行處理。施工中分上下兩節鋼護筒，下節鋼護筒永久埋設，上節鋼護筒重復利用，降低施工費用，促進了綠色文明施工。

如何加快施工進度？——增加傳力桿換撐工序。按照常規設計，每施工完一層待混凝土強度等級達到設計值的80%且基槽回填后，方可進行該層水平鋼管內支撐拆除，但會存在一定的技術間歇。為消除技術間歇，實現流水作業，加快施工進度，經設計驗算后確定在樓層標高位置設置鋼筋混凝土傳力桿件，與基坑支護樁相連接，在內支撐拆除后，使地下結構與基坑支護結構之間建立一種新的受力平衡，實現內支撐拆除前后內部應力的轉移和再分配，且內支撐拆除不受混凝土強度等級和基槽回填限制。

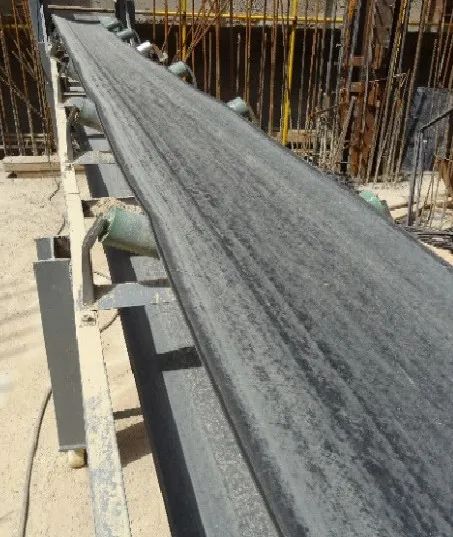

與此同時，通過運用工業建筑傳送帶設備，加快基槽回填速度。受場地限制，基坑外側回填材料輸送無法直接運到基坑周邊，人工倒運又費工費時，經與工程機械廠專家溝通，定制鋼制漏斗轉運站和傳送帶設備，將回填用石屑從中部棧橋快速運至各個方向的基槽位置，進行分層夯填。

如何解決結構碰撞問題？——合理運用BIM技術。基礎結構與基坑內支撐桿件交叉部位多，施工工序復雜，在工程前期階段，通過BIM技術明確內支撐與地下結構的位置關系，一般構件精確留設預留洞口，重要構件與設計洽商換撐施工，提前規避了施工過程中技術問題。

如何保證缺失部位完整性？——采用倒置工序施工。受西南角建筑物無法拆除影響，此部位結構若預留出鋼筋待其拆除后再施工，施工難度會非常大且成本將數倍增長。經多次研究并與設計等相關單位溝通，將缺失部位±0.00以上水平結構改為懸挑結構與主體同時施工，此工藝不僅縮短工期，降低施工成本，更是保證了建筑物使用功能的完整性。



02

善總結，實現技術成果“大豐收”



在解決技術難題的同時，集團公司項目部更加注重總結和提煉技術成果，形成了以三項關鍵技術為核心的復雜環境深基坑施工綜合技術，并獲得多項國家級、省級榮譽。





取得六項QC成果，其中《提高深基坑內支撐與剪力墻節點施工質量合格率》榮獲中建協一等獎，《提高型鋼柱與框架梁核心區鋼筋安裝一次合格率》榮獲中施協一等獎，《提高穿越地下人防鋼護筒垂直度合格率》榮獲中施協二等獎。

取得六項國家實用新型專利：一種預留洞口節點鋼板模板套加固裝置，一種后澆板模板支撐結構等。





省級工法



●深基坑鋼管內支撐與地下室墻、梁節點施工工法





●狹小空間缺失結構倒置工序施工工法



●深基坑傳力桿式內支撐轉換施工工法



●狹小現場深基坑肥槽回填施工工法



取得四項省級工法：深基坑傳力桿式內支撐轉換施工工法；狹小空間缺失結構倒置工序施工工法；狹小現場深基坑肥槽回填施工工法；深基坑鋼管內支撐與地下室墻、梁節點施工工法。





取得山西省住建廳重大科技成果一等獎一項。



通過攻克一系列技術難題，集團公司再次積累了豐富的實踐經驗和技術成果，更培養了一批善于鉆研、勇于創新的技術骨干，用實際行動踐行了“育一批人才，積一套經驗”的經營理念。
